| Produkt | Nahtlose Präzisionsrohre |
|---|---|
| Standard | EN 10305-1 |
| Abmessungen | 4.0 x 0.5 mm bis 200 x 10 mm |
| Längen |
4 to 7 m Andere Längen und Fixlängen auf Anfrage |
| Lieferbedingungen |
+C (BK) +N (NBK) +SR (BKS) Andere Ausführungen auf Anfrage |
| Materialien |
E235 E355 Andere Stahlsorten auf Anfrage |
| Zertifizierung |
2.2 oder 3.1 gemäss EN 10204 Andere Zertifikate auf Anfrage |
| Produkt | Nahtlose Hydraulik- und Pneumatikleitungsrohre (HPL) |
|---|---|
| Standard | EN 10305-4 |
| Abmessungen |
4 x 0.5 mm to 114.3 x 20 mm auch in Inch Abmessungen verfügbar |
| Längen |
6 m Andere Längen und Fixlängen auf Anfrage |
| Materialien |
E235 E355 Andere Stahlsorten auf Anfrage |
| Oberfläche |
Bonderized and oiled, non-bonderized and oiled, outside galvanized and passivated (CR VI-free) other surface treatment on request |
| Kennzeichnung | Dauermarkierung über die ganze Rohrlänge |
| Zertifizierung |
3.1 gemäss EN 10204 Andere Zertifikate auf Anfrage |
-1121S5_905124956e.jpg)
| Produkt | Nahtlose Hydraulik- und Pneumatikleitungsrohre – BENTELER Zista Seal ® |
|---|---|
| Standard | EN 10305-4 |
| Abmessungen | 4 x 0.5 mm bis 42 x 6 mm |
| Längen |
6 m Andere Längen und Fixlängen auf Anfrage |
| Lieferbedingungen |
+N (NBK) |
| Materialien |
E235 E355 Andere Stahlsorten auf Anfrage |
| Oberfläche |
Aussen verzinkt (min. 12 μm), CR VI-frei passiviert zusätzliche Beschichtung (Sealer) < 5 μm |
| Kennzeichnung | Dauermarkierung über die gesamte Rohrlänge |
| Zertifizierung |
3.1 gemäss EN 10204 Andere Zertifikate auf Anfrage |
| Produkt | Nahtlose Hydraulik- und Pneumatikleitungsrohre - BENTELER Zistaplex ® |
|---|---|
| Standard |
EN 10305-4 andere Normen wie EN 10305-1 / -2 / -3 auf Anfrage |
| Abmessungen | 4 x 0.5 mm bis 42 x 6 mm |
| Längen |
6 m Andere Längen und Fixlängen auf Anfrage |
| Materialien |
E235 E355 Andere Stahlsorten auf Anfrage |
| Oberfläche |
Aussen verzinkt (min. 8 μm), CR-VI-frei passiviert zusätzliche organische Beschichtung (EPOXY ≤ 50 μm), RAL 9005, schwarz Andere Farben, Beschichtungen und Schichtdicken auf Anfrage |
| Kennzeichnung | Dauermarkierung über die gesamte Rohrlänge |
| Zertifizierung |
3.1 gemäß EN 10204 Andere Zertifikate auf Anfrage |
| Produkt | Nahtlose Hydraulik- und Pneumatikleitungsrohre – Van Leeuwen Cronoline ® |
|---|---|
| Standard | EN 10305-4 |
| Abmessungen | 4 x 1 mm bis 42 x 3 mm |
| Längen | 6 m |
| Lieferbedingungen |
+N (NBK) |
| Materialien |
E235+N E355 |
| Oberfläche | Aussen Cronoline® CR-6-free elektrolytisch verzinkt |
| Kennzeichnung | Rohre gestempelt mit CRONOLINE |
| Zertifizierung | 3.1. gemäß EN 10204 |

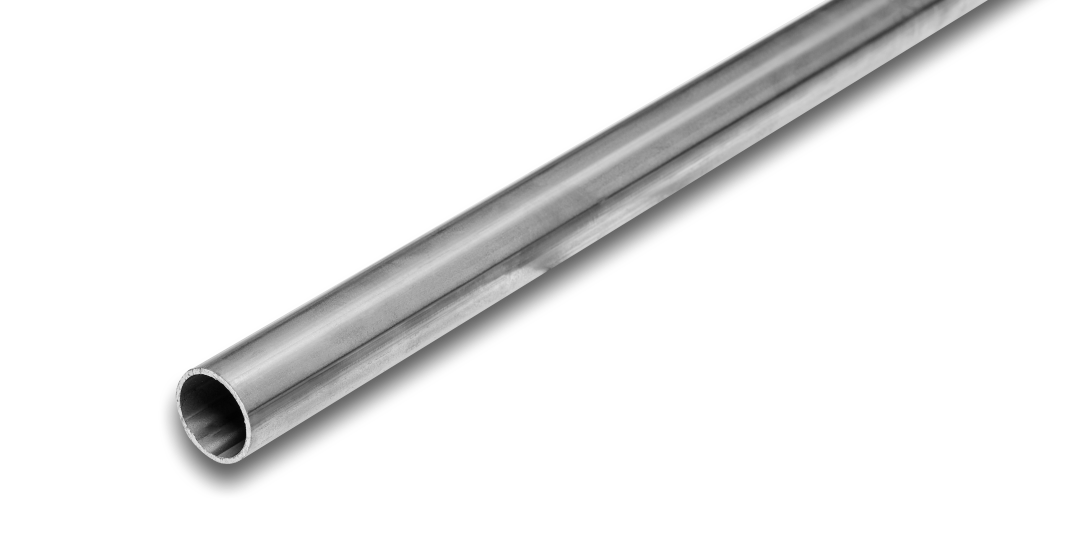

| Produkt | Geschweißte kaltgezogene Präzisionsrohre |
|---|---|
| Standard | EN 10305-2 |
| Abmessungen | 8 x 1 mm bis 200 x 10 mm |
| Längen |
4 to 7 m Andere Längen und Fixlängen auf Anfrage |
| Lieferbedingungen |
+C (BK) +N (NBK) +A (GBK) +LC (BKW) +SR (BKS) |
| Materialien |
E235 E355 Andere Stahlsorten auf Anfrage |
| Zertifizierung |
2.2 gemäß EN 10204 Andere Zertifikate auf Anfrage |
| Produkt | Geschweißte kaltgeformte Präzisionsrohre |
|---|---|
| Standard | EN 10305-3 |
| Abmessungen |
10 x 1 mm bis 108 x 2 mm Andere Abmessungen auf Anfrage |
| Formen |
Rund, flachoval und ellipsoval Tunnelprofile und Tischbeinprofile |
| Längen |
6 m Andere Längen und Fixlängen auf Anfrage |
| Lieferbedingungen |
+CR1 (BKM) +CR2 (BKM/soft) +N (NBK) Andere Ausführungen auf Anfrage |
| Materialien |
E220 E235 Andere Stahlsorten auf Anfrage |
| Oberfläche |
Kaltgewalztes Bandstahl, Gebeiztes oder ungebeiztes Warmbandstahl aluminisiert, sendzimirverzinkt, feuerverzinkt, zum chromen geeignet Innenschweissnaht entfernt |
| Marken | Cintrex® |
| Zertifizierung |
2.2 gemäß EN 10204 Andere Zertifikate auf Anfrage |

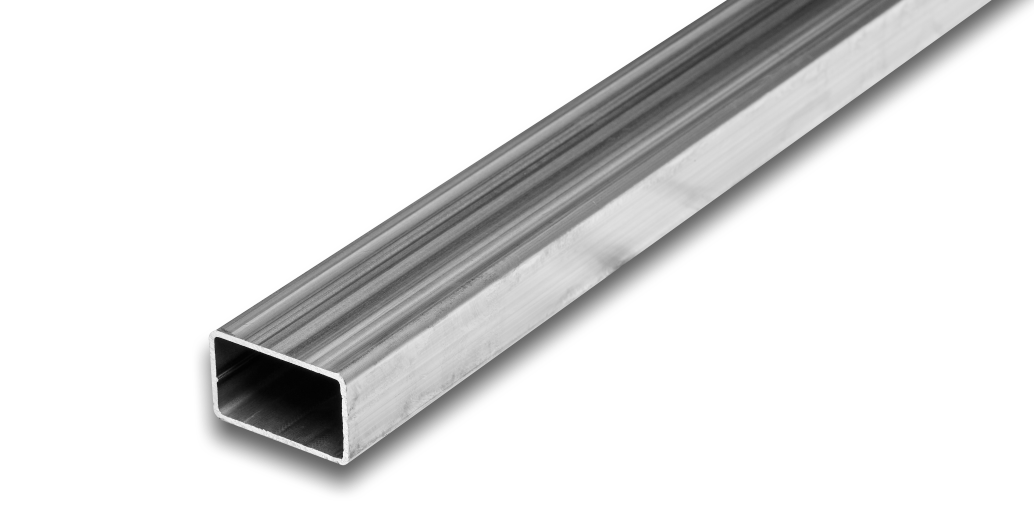

| Produkt | Geschweißte kaltgeformte Präzisionsrohre quadratisch und rechteckig |
|---|---|
| Standard | EN 10305-5 |
| Abmessungen |
vierkant: 10 x 10 x 1 mm bis 70 x 70 x 4 mm rechteckig: 20 x 10 x 1.5 mm bis 100 x 40 x 3 mm |
| Längen |
6 m Andere Längen und Fixlängen auf Anfrage |
| Lieferbedingungen |
+CR1 (BKM) +CR2 (BKM / soft) Andere Ausführungen auf Anfrage |
| Materialien |
E220 E235 Andere Stahlsorten auf Anfrage |
| Oberfläche |
Aus Warmband, gebeiztem Warmband, feuerverzinkt, geeignet zum verchromen Innenschweissnaht entfernt (auf Anfrage in der Ecke) |
| Marken | Quatrex Fine® |
| Zertifizierung |
2.2 gemäß EN 10204 Andere Zertifikate auf Anfrage |
| Abmessungen | 4.0 x 0.5 bis 12 x 1.8 mm |
|---|---|
| Toleranzen |
Aussendiameter ±0.08 mm Wanddicke ±10% (ausser Schweissnaht) |
| Längen |
6 m oder auf Band Andere Längen und Fixlängen auf Anfrage |
| Lieferbedingungen |
+CR1 +N (NBK) Andere Ausführungen auf Anfrage |
| Materialien |
E195 E235 IF25 Andere Stahlsorten auf Anfrage |
| Oberfläche | Aussen verzinkt und passiviert (Cr VI-frei gemäß End of Life Vehicle Directive) |
| Prüfung | Eddy current geprüft gemäß EN 10246-3, ZK E3H |
| Zertifizierung |
3.1 acc. gemäß EN 10204 Andere Zertifikate auf Anfrage |
| Abmessungen | 4.75 x 0.7 mm bis 12 x 1.8 mm |
|---|---|
| Toleranzen |
Aussendiameter ±0.08 mm Wanddicke ±10% (Schweissnaht ausgenommen) |
| Lieferbedingungen |
+CR1 +N (NBK) Andere Ausführungen auf Anfrage |
| Materialien |
E195 E235 IF25 Andere Stahlsorten auf Anfrage |
| Oberfläche | Blank |
| Prüfung | Eddy current geprüft gemäß EN 10246-3, ZK E3H |
| Zertifizierung |
3.1 gemäß EN 10204 Andere Zertifikate auf Anfrage |
| Produkt | Geschweißte kaltgezogene Zylinderrohre EN 10305-2 mit gebrauchsfertiger Innenoberfläche (HPS) |
|---|---|
| Standard | EN 10305-2 |
| Abmessungen | 30 x 5 mm to 140 x 7.5 mm |
| Toleranzen |
Outside diameter acc. to EN 10305-2 Inside diameter acc. to H9, ISO 286 part 2 |
| Längen |
5 to 7 m other lengths and fixed lengths on request |
| Lieferbedingungen |
+C (BK) |
| Materialien |
Steel grade (EN) E355 other materials on request |
| Oberfläche | Ra max. 0.8 μm, exceptions admitted up to 1 μm |
| Prüfung | Eddy current testing acc. to ISO 10893-10 |
| Zertifizierung |
3.1 acc. to EN 10204 other certifications on request |
| Produkt | Nahtlose kaltgezogene Präzisionsrohre EN 10305-1 für die Herstellung von Kolbenstangen |
|---|---|
| Standard | EN 10305-1 |
| Abmessungen | 35 x 3.5 mm to 300 x 25 mm |
| Toleranzen | Outside diameter acc. to customer specifications |
| Lieferbedingungen |
+C (BK) cold finished, hard +SR (BKS) cold finished and stress-relief annealed +N (NBK) normal annealed |
| Materialien |
Steel grade (EN) E355 other materials on request |
| Zertifizierung |
3.1 acc. to EN 10204 other certifications on request |
| Produkt | Zylinderrohre EN 10305-1/2, gehont oder geschliffen und glattgewalzt |
|---|---|
| Standard | EN 10305-1/-2 |
| Abmessungen |
30 x 5 mm to 300 x 25 mm also available in inch sizes |
| Toleranzen |
Outside diameter acc. to EN 10305-1/-2 Inside diameter acc. to H8, ISO 286 part 2 |
| Längen |
5 to 10 m other lengths and fixed lengths on request |
| Lieferbedingungen |
+SR (BKS) cold finished and stress-relief annealed +N (NBK) normal annealed |
| Materialien |
Steel grade (EN) E355 other materials on request |
| Oberfläche | Ra max. 0.3 μm acc. to EN ISO 4287 |
| Zertifizierung |
3.1 acc. to EN 10204 other certifications on request |
| Produkt | Zylinderrohre, geeignet zum Honen oder Schälen und Glattwalzen |
|---|---|
| Standard | EN 10305-1/-2 |
| Abmessungen | 30 x 5 mm to 300 x 25 mm |
| Toleranzen | Outside diameter acc. to EN 10305-1/-2 |
| Lieferbedingungen |
+ SR (BKS) |
| Materialien |
Steel grade (EN) E 355 other materials on request |
| Oberfläche | Inside suitable for honing or skiving and roller burnishing |
| Zertifizierung |
3.1 acc. to EN 10204 other certifications on request |
| Produkt | Hartverchromte Kolbenrohre |
|---|---|
| Standard | EN 10305-1 |
| Abmessungen | 16 x 3 mm to 170 x 9.5 mm |
| Lieferbedingungen |
+C (BK) cold finished, hard +SR cold finished and stress-relief annealed +N normal annealed |
| Oberfläche |
Chromed double chromed and NICROM (nickel/chrome) on request Ra max. 0.25 μm |
| Chrom |
thickness min. 20 μm micro hardness min. 850 HV 0.1 |
| Korrosionsbeständigkeit |
min. 120 h in NSS rating 9 |
| Prüfung | Corrosion testing acc. to ISO 9227 |
| Zertifizierung |
3.1 acc. to EN 10204 other certifications on request |
| Abmessungen | Outside diameter 8 to 250 mm |
|---|---|
| Toleranzen |
Outside diameter 8 to 16 mm acc. to f8 Outside diameter 18 to 250 mm acc. to f7 other tolerances on request |
| Materialien |
Steel grade (EN) C45E 20MnV6 (E470) 42CrMo4+QT X17CrNi16-2 X2CrNiMoN22-5-3 X3CrNiMoN27-5-2 38MnVS6 Material number 1.1191* 1.5217 1.7225* 1.4507/AISI 431 1.4462 1.4460/AISI 329 1.1303* other materials on request * also induction hardened |
| Oberfläche |
Chromed Double chromed and Nikrom 500 (nickel/chrome) Ra max. 0.25 μm |
| Chrom |
thickness min. 14 μm for bars with an outside diameter of 8 to 18 mm min. 20 μm for bars with an outside diameter of 20 to 250 mm micro hardness min. 850 HV 0.1 |
| Nickel-Chrom (NIKROM 500) | thickness min. 30 μm nickel/min. 20 μm chrome |
| Korrosionsbeständigkeit |
min. 200 h in NSS rating 9 for single chrome, stainless qualities and nickelchrome have a much higher corrosion resistance |
| Prüfung | corrosion testing acc. to ISO 9227 |
| Zertifizierung |
3.1 acc. to EN 10204 other certifications on request |
